Flachbett - Stanzlinien

Es ist die Performance, die den Unterschied macht.

Das Bessere ist immer des Guten Feind. Premium ist immer besser als Optimum. Dinge, bei denen wir gestern „state-of-the-art“ waren sind heute vielleicht schon Standard. Das ist der Grund, warum wir bei böhlerstrip immer das Maximum erreichen wollen und in enger Zusammenarbeit mit unseren Kunden stetig nach neuen innovativen Lösungen suchen und diese umsetzen.
Flachbett - Stanzlinien

So speziell
wie Ihre Produkte

Rillungen, Perforationen, Falze, Klebelaschen - was immer Sie an Verpackungen produzieren: Wo spezielle Stanz- und Schneidlinien ins Spiel kommen, kommt Böhlerstrip ins Spiel.

böhlerstrip Rilllinien-zum Vergrößern klicken
zum Vergrößern klicken Zoom

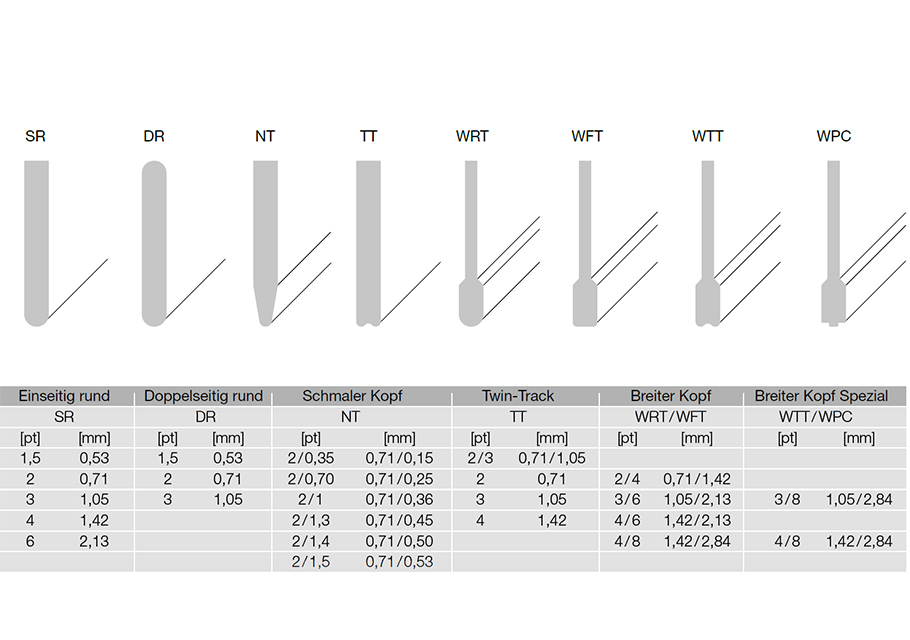

böhlerstrip Rilllinien

böhlerstrip Rilllinien werden für die Prägung von Biegestellen eingesetzt, die das Falten der
Schachteln ermöglichen. Das Schachteldesign und die Genauigkeit des Nutzens
werden immer anspruchsvoller, weshalb der Einsatz von hochwertigen Rilllinien von
zunehmender Bedeutung ist. Die Toleranzen der Rilllinien sind genau auf die Toleranzen der Schneidlinien
abgestimmt. Das ist oberste Priorität für ein perfektes Ergebnis.

Sie bieten:
– sehr glatte Oberfläche des Rillkopfes
– keine Kanten im Abrundungsverlauf
– fließender Übergang von der Rundung zu den Seitenflächen
– geringste Außermittigkeit
– minimale Höhen- und Dickentoleranzen

Herstellungsprogramme

Abhängig von der benötigten Liniendicke in zwei unterschiedliche Herstellungstechnologien gefertigt:

Vergütete Rilllinien – HT
Hardened and Tempered
Diese Fertigungstechnologie garantiert bei Linien mit Dicke ≤ 3 pt. die erforderliche Stabilität.

Hartgewalzte Rilllinien – HR
Hard Rolled
Werden empfohlen für Linien in den Stärken von ≥ 4 pt.


MarkenbezeichnungHärte1,5 pt2 pt3 pt4 pt6 pt
0,53mm0,71mm1,05mm1,42mm2,13mm
böhlerstrip HT~ 380 HV (39 HRC)--
böhlerstrip HRmin. 265 HV (850 N/mm²)---

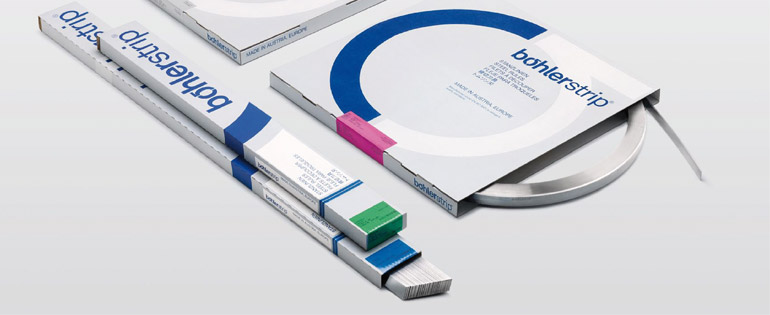

Verpackungblau


Perforierlinien-zum Vergrößern klicken
zum Vergrößern klicken Zoom

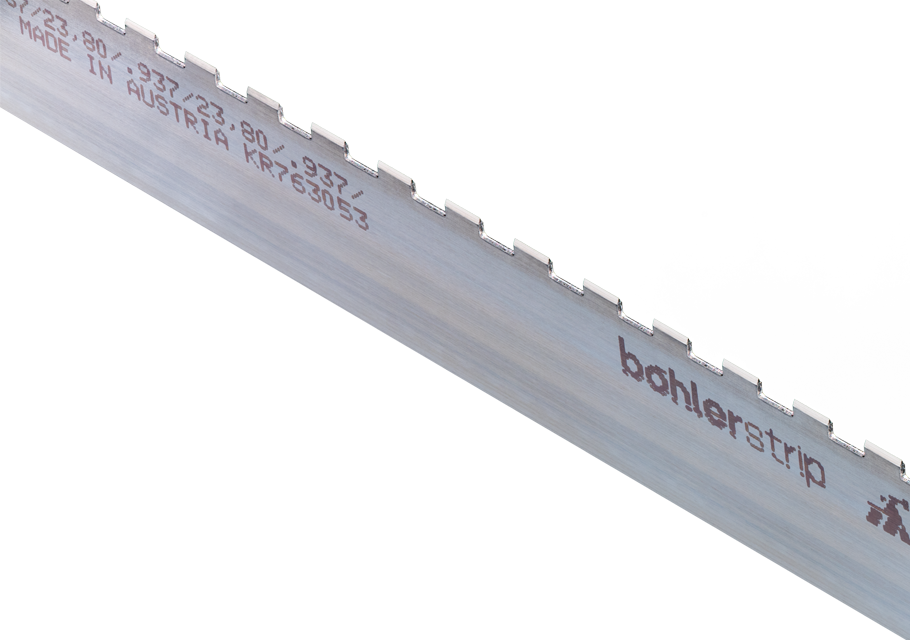

Perforierlinien

Unsere Perforierlinien sind in einer breiten Palette von unterschiedlichen Zahn / Lücken-Kombinationen erhältlich. Die Teilung wird standardmäßig in mm angegeben. Auf Anfrage fertigen wir auch in Punkt- oder Zollteilungen.

AusführungTOP, UNIVERSAL
SchneidenformCF, CFDDB
Dicken2 pt / 3 pt / 4 pt
Höhen0,71 / 1,05 / 1.42 mm
21,30 - 25,40 mm
0,840"-1,000"
Teilung P Zahn / Lücke*
*Mindestbreite der Lücke = Innendicke


Kombilinien (Schneid-Rill)-zum Vergrößern klicken
zum Vergrößern klicken Zoom

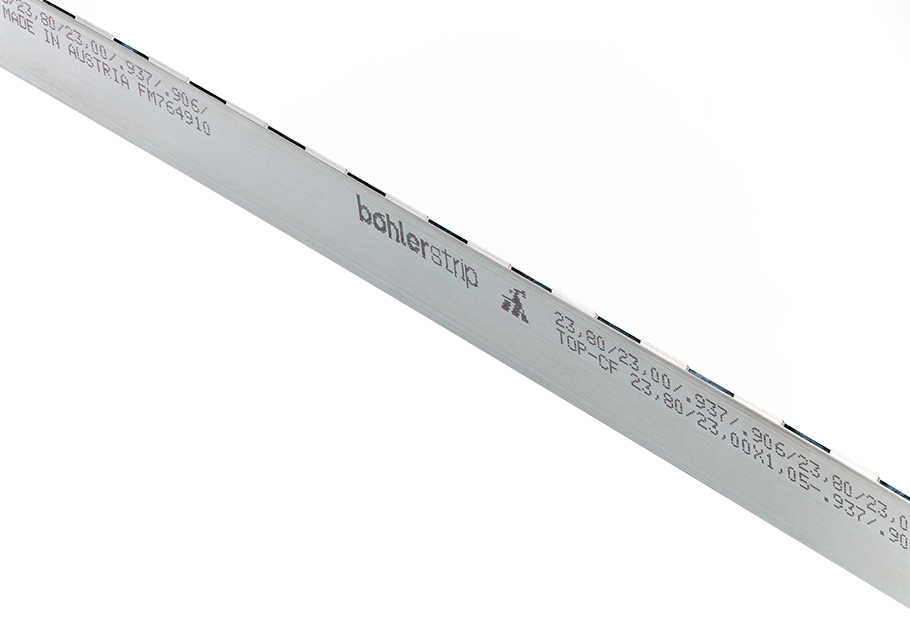

Kombilinien (Schneid-Rill)

Mit diesen Linien wird das aufwendige Aneinanderreihen einzelner Teilstücke von Schneid- und Rilllinien vermieden. böhlerstrip Kombilinien werden üblicherweise in gestanzter (CF) und für hochqualitative Anforderungen in flach- und rundbearbeiteter
Ausführung hergestellt (CF / FT bzw. CF / SR).


AusführungTOP, UNIVERSAL
SchneidenformCF, CF / FT, CF / SR
Dicken2 pt / 3 pt / 4 pt
Höhen0,71 / 1,05 / 1,42 mm
HS = Höhe Schneidteil
HR = Höhe Rillteil
Teilung PSchnitt / Rillung


Aufrauhlinien-zum Vergrößern klicken
zum Vergrößern klicken Zoom

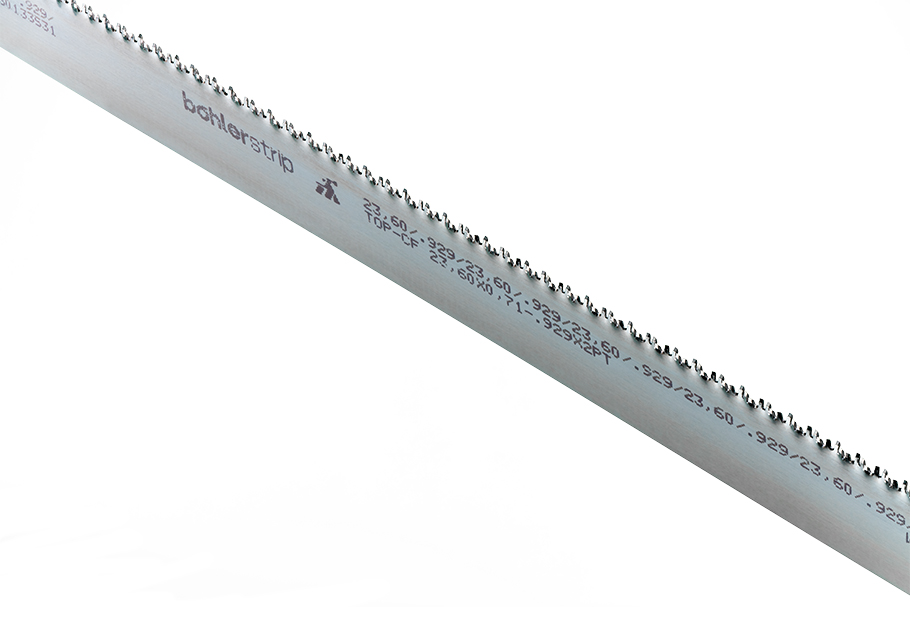

Aufrauhlinien

Aufrauhlinien sind gewellte Perforierlinien die in Ritzlinienhöhen hergestellt werden. Sie werden verwendet, um die Klebelaschen des Schachtelkartons aufzurauhen und dadurch eine griffige Oberfläche für den Klebstoff zu schaffen.

AusführungTOP, UNIVERSAL
SchneidenformCF
Dicken2 pt
Höhen23,32 / 23,50 / 23,60
0,918"/0,925"/0,929"
Teilung P0,71/0,71mm
(Zahn/Lücke)2pt /2pt
Wellteilung W5,0 mm


Aufreißlinien (Reißverschlusslinien)-
Zoom

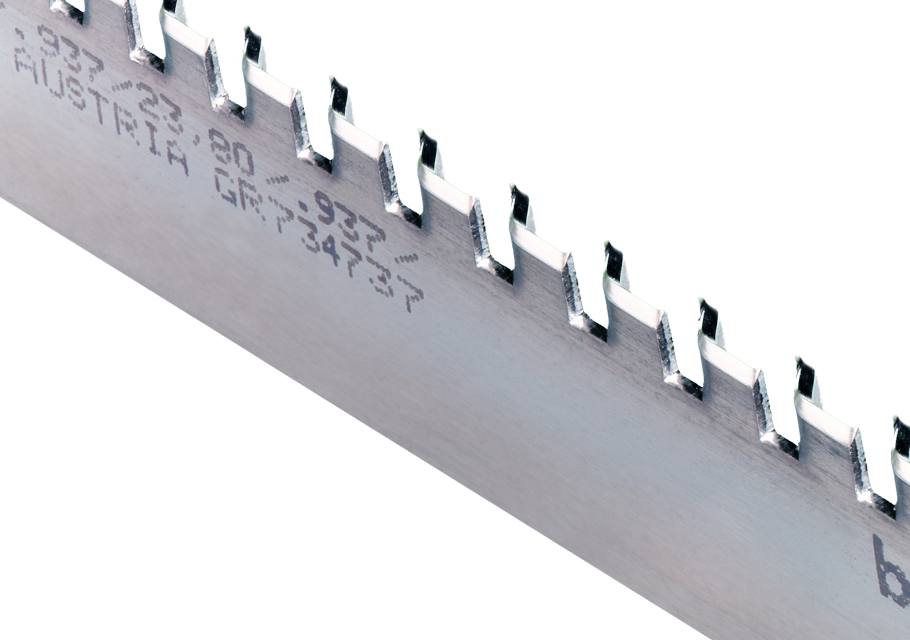

Aufreißlinien (Reißverschlusslinien)

Diese Linien bieten eine Aufreißlösung, welche sich besonders für regalgerechte Verpackungen (Shelf-Ready-Packaging) eignet.

AusführungTOP 36
SchneidenformCF
Dicken2 pt / 3 pt
0,71 mm / 1,05
Höhen21,30 - 25,40mm
Zahnteilung A 6,0mm, 8,0mm, 10,0mm, 12,0mm
Spezifikationgerader - schräger Teil: 3/5 - 2/5
Verpackungpaarweise


Distanzlinien-zum Vergrößern klicken
zum Vergrößern klicken Zoom

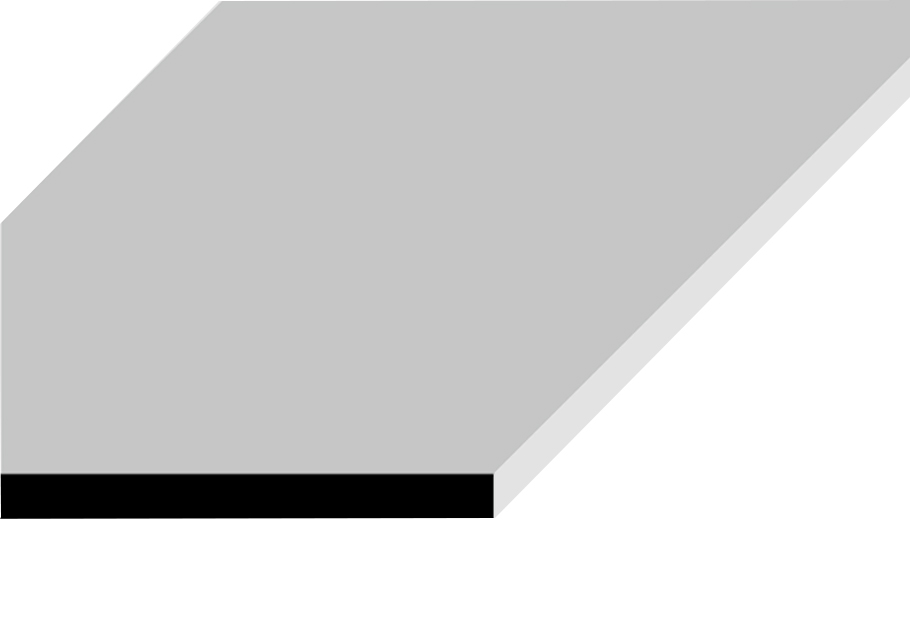

Distanzlinien

Distanzlinien werden zum Auffüllen von unerwünschten Laserschnitten und als Distanzhalter bei zu breiten Schlitzen im Schichtholz verwendet. böhlerstrip Distanzlinien sind für alle gängigen Holzstärken verfügbar.

AusführungHT / HR
Profilgeschnittene Kanten
Dicken 1/2 pt - 6 pt
0,36 - 2,13mm
Höhen15, 17, 18,20 mm
5/8", 3/4"


Wellen- und Büttenrandlinien-zum Vergrößern klicken
zum Vergrößern klicken Zoom

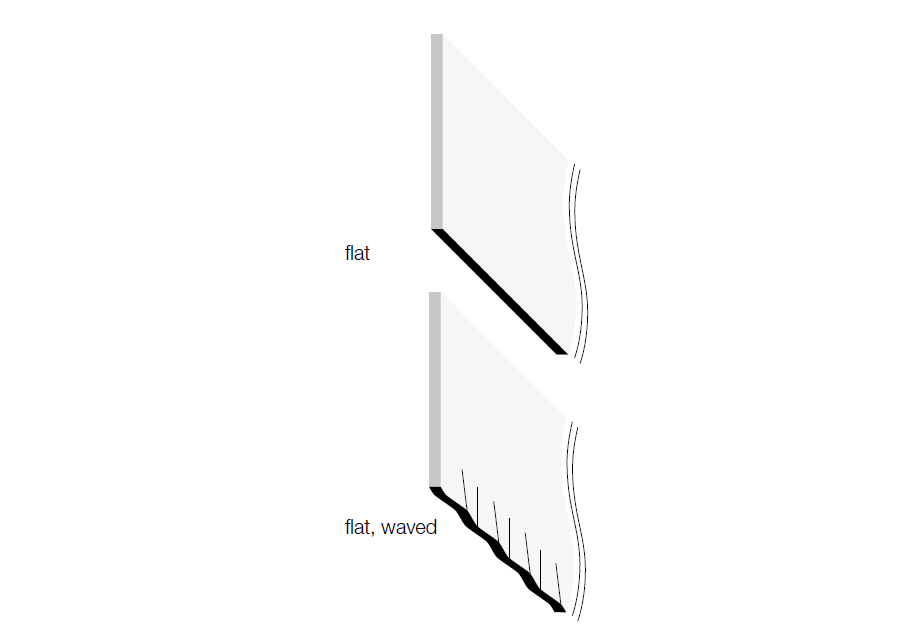

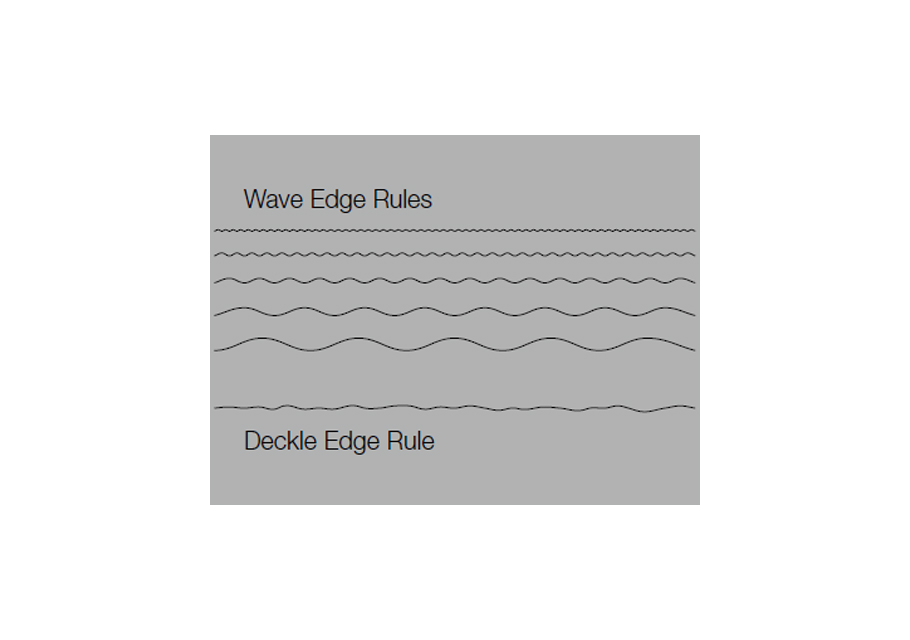

Wellen- und Büttenrandlinien

Das Haupteinsatzgebiet von Wellenlinien ist die Herstellung von gefahrlosen Schnittkanten bei Karton und Wellpappe, um bei manuellem Aufrichten der Schachtelzuschnitte Handverletzungen zu vermeiden. Büttenrandlinien werden zum Stanzen von Postkarten, Glückwunsch- und Geschäftskarten verwendet.

AusführungTOP, UNIVERSAL
Schneidenform CF, CFDB
Dicken2pt/3pt
0,71/1,05mm
Höhen21,30-25,40mm
Wellenteilung W2,00mm - super fein
3,5mm - sehr fein
5,0mm - fein
7,0mm - mittel
10,0mm - grob
Ausbrechlinie-zum Vergrößern klicken
zum Vergrößern klicken Zoom

Ausbrechlinie

böhlerstrip Ausbrechlinien stellen auf Grund der Vielzahl von herstellbaren Ausführungsvarianten eine optimale Lösung für die sichere Entfernung des Stanzabfalls dar. Unser Erzeugungsprogramm beinhaltet nachfolgende Typen:

AusführungTOP 36
SchneidenformFT (Flat Top)
Dicken 3 pt
1,05mm
Höhen30/40/45/50/55mm
Wellteilung W3,5mm - super fein
5,0mm - fein
7,0mm - mittel
10,0mm - grob
