Gebrauchsmusterschrift: Schneidglied für eine Sägekette aus Bimetall

Durch den Einsatz von Schneidgliedern in Sägeketten für motorbetriebene Kettensägen aus lasergeschweißten Bimetall-Materialverbund kann die Standzeit der Schneide und somit der Kettensäge bis zum nächsten Schleifzyklus signifikant erhöht werden. Durch den Einsatz von vergütetem Schnellarbeitsstahl werden Härten bis 750 HV und Zugfestigkeiten bis 2500 MPa erreicht. Dies befähigt die Säge für besondere Einsatzzwecke wie Rettungseinsätze der Feuerwehr oder Abbrucharbeiten.
Gebrauchsmusterschrift: Schneidglied für eine Sägekette aus Bimetall

Weltneuheit: Sägeketten aus Bimetall mit höchster Widerstandskraft

Patent: WO002020239925A1

Die vorliegende Erfindung betrifft ein Schneidglied für eine Sägekette und eine mit derartigen Schneidgliedern
ausgerüstete Sägekette für Motorkettensägen.

Üblicherweise werden die Glieder einer Sägekette für Motorkettensägen, insbesondere für Holzarbeiten, aus niedrig legierten Vergütungsstahl hergestellt. Die Schneidhaltigkeit derartiger Sägeketten ist jedoch gering. Ein beachtlicher Fortschritt wird durch die Verwendung von Sägeketten aus Materialverbunden erzielt. Bei diesen Sägeketten bestehen die Schneidglieder der Sägekette aus zwei, den Anforderungen entsprechenden Werkstoffen, welche mittels Laser- oder Elektronenstrahl zu einem Werkstoffverbund verbunden werden. Für den Trägerteil wird eine bruchfeste Stahllegierung und für den Schneidteil wird eine widerstandsfähige Schnellarbeitsstahllegierung eingesetzt, welche mit dem Trägerteil verschweißt wird. Derartige Sägeketten sind beispielsweise in der europäischen Patentanmeldung EP0592389B1 oder der deutschen Patentanmeldung DE4303004C2 bzw. DE102010011837A1 beschrieben.

Neuer Trägerwerkstoff – Weltneuheit

Durch den Einsatz eines neuen Trägermaterials, welches eine Vergütung zulässt, die einerseits eine ausreichend hohe Verschleißbeständigkeit des Schnellarbeitsstahls und andererseits ein vergütetes Trägerteil mit hoher Zugfestigkeit und Potential für die erforderliche Wärmebehandlung aufweist. Das Stahlmaterial des Trägerteils weist im vergüteten Zustand eine Härte von bis zu 750 HV und eine Zugfestigkeit von bis zu 2500 MPa auf. Bei dem erfindungsgemäßen Schneidglied erfüllt nun auch das Trägermaterial die erhöhten Anforderungen an Zugfestigkeit, welche aus der durch Verwendung von Schnellarbeitsstahl für das Schneidteil resultierenden höheren Standzeiten der Sägekette entstehen. Die Standzeiten der Sägeketten übersteigen die Standzeiten herkömmlicher Ketten aus Kohlenstoffstahl um ein Vielfaches und eignen sich daher insbesondere für den maschinellen Einsatz.

Weitere Links: Veröffentlichung

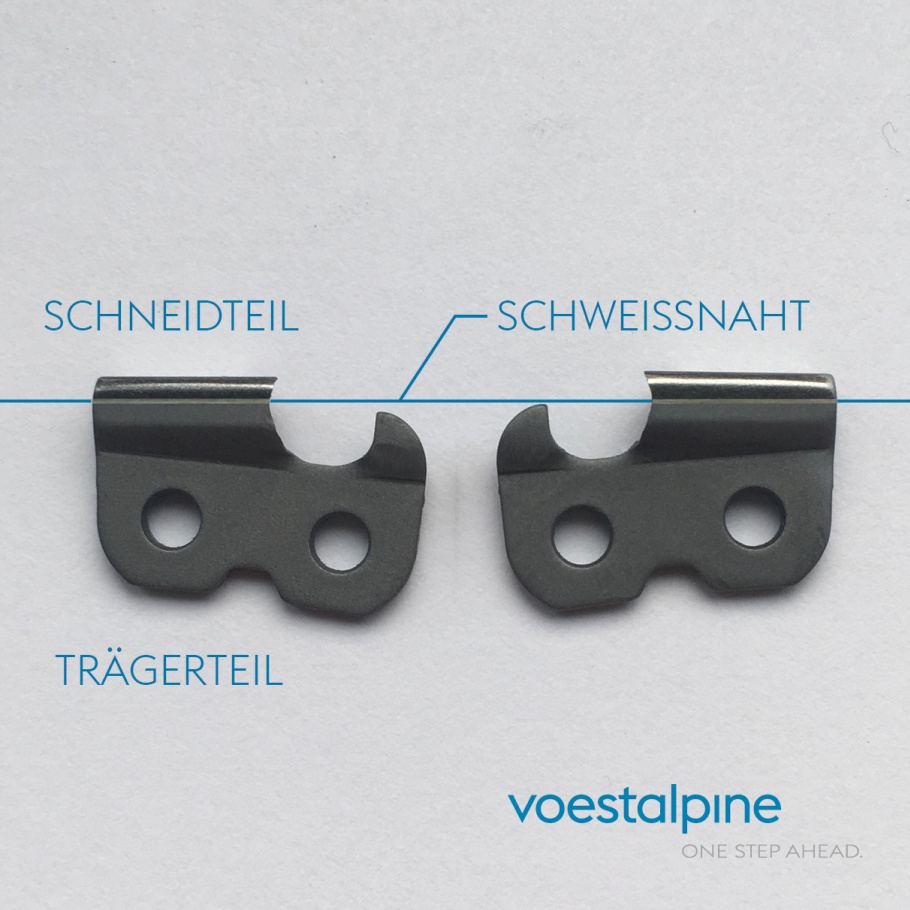

Weltneuheit: Sägeketten aus Bimetall mit höchster Widerstandskraft-Schneidglied einer Sägekette - bestehend aus dem zusammengeschweißten Träger- und Schneidteil
Schneidglied einer Sägekette - bestehend aus dem zusammengeschweißten Träger- und Schneidteil Zoom

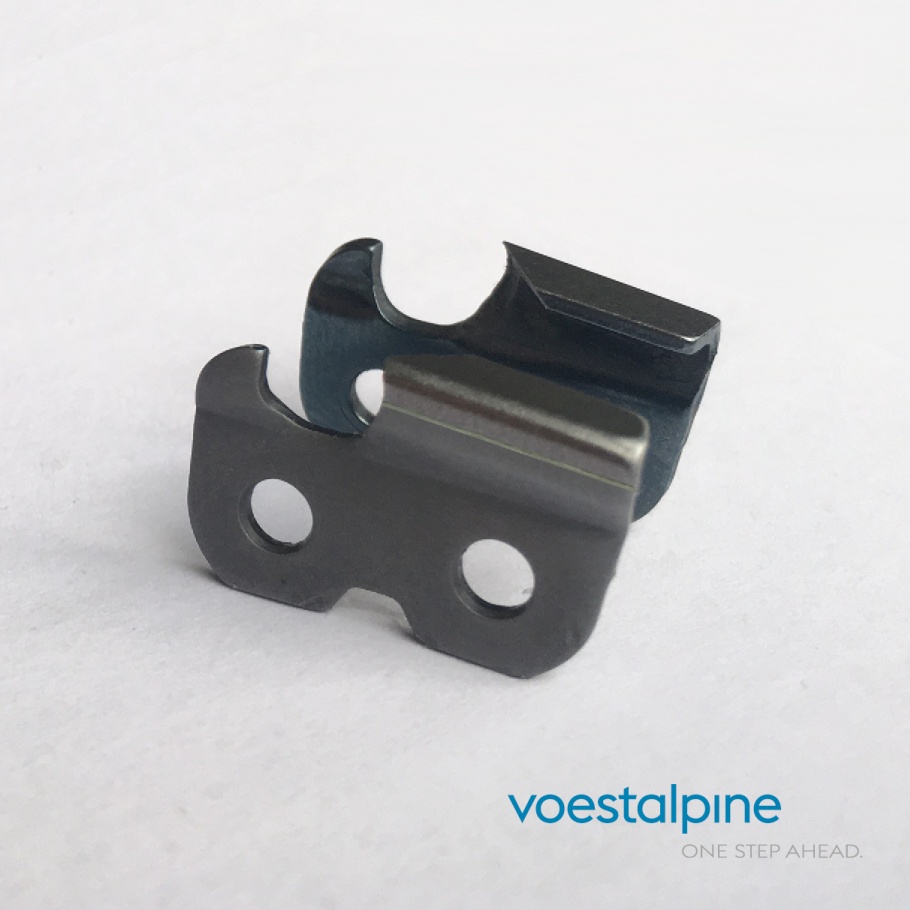

-Die Schweißnaht wird nach dem Schweißvorgang durch nachträgliches Überwalzen eingeebnet
Die Schweißnaht wird nach dem Schweißvorgang durch nachträgliches Überwalzen eingeebnet Zoom
