Lasergeschweiste Multimaterial-Spezialbandprodukte für Anwendungen in der Elektronik- oder Automobilindustrie im Bereich der Nichteisenmetalle - im konkreten Bänder aus Kupfer verschweißt mit Kupferlegierungen oder Stahl für neuartige Stanz- oder Stanzbiegeteile.
HYBRO+
KONTAKT
BIMETALL

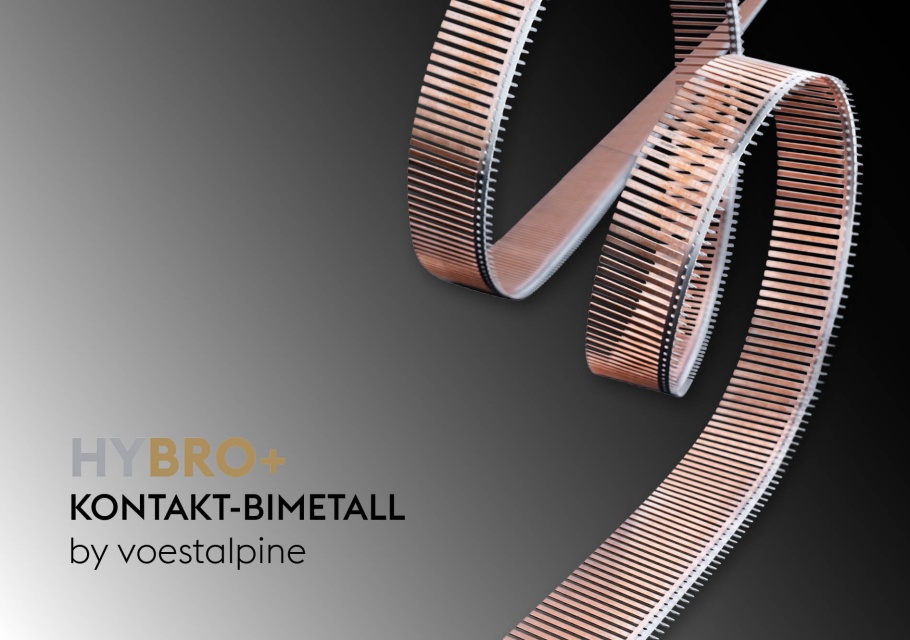

Innovativer Metallverbund als wirtschaftliche Alternative zu Bronze
voestalpine Precision Strip ist Spezialist für innovative Metallverbunde und modernste Laserschweißtechnologien. Durch die Kombination von Bronze und Stahl entstehen leistungsfähige Materialverbunde, die hochwertige und immer teurer werdende Bronze teilweise ersetzen und so erhebliche Kostenvorteile bieten. Je nach Anwendung lassen sich Materialkosten von bis zu 25 % gegenüber Vollbronze-Bändern einsparen. Umfangreiche Tests bestätigen dabei vergleichbare Materialeigenschaften, insbesondere eine hohe elektrische Leitfähigkeit für die zuverlässige Signalübertragung.
voestalpine Precision Strip ist Spezialist für innovative Metallverbunde und modernste Laserschweißtechnologien. Durch die Kombination von Bronze und Stahl entstehen leistungsfähige Materialverbunde, die hochwertige und immer teurer werdende Bronze teilweise ersetzen und so erhebliche Kostenvorteile bieten. Je nach Anwendung lassen sich Materialkosten von bis zu 25 % gegenüber Vollbronze-Bändern einsparen. Umfangreiche Tests bestätigen dabei vergleichbare Materialeigenschaften, insbesondere eine hohe elektrische Leitfähigkeit für die zuverlässige Signalübertragung.
Aufbau des Materialverbunds
Bronzebänder gelten heute als Stand der Technik bei der Herstellung von Einpresszonen. Ihre Leitfähigkeit wird dabei als ausreichend bewertet, während insbesondere die hohe Federhärte des Materials einen entscheidenden Vorteil darstellt. Diese ist maßgeblich für den zuverlässigen Kraft- und Formschluss der Einpresszone in die Leiterplatte (PCB). Im Materialverbund wird dieser funktional entscheidende Bereich weiterhin durch Bronze abgebildet. Der übrige und größere Anteil des Bauteils kann hingegen durch ein beschichtetes Eisenmaterial ersetzt werden.

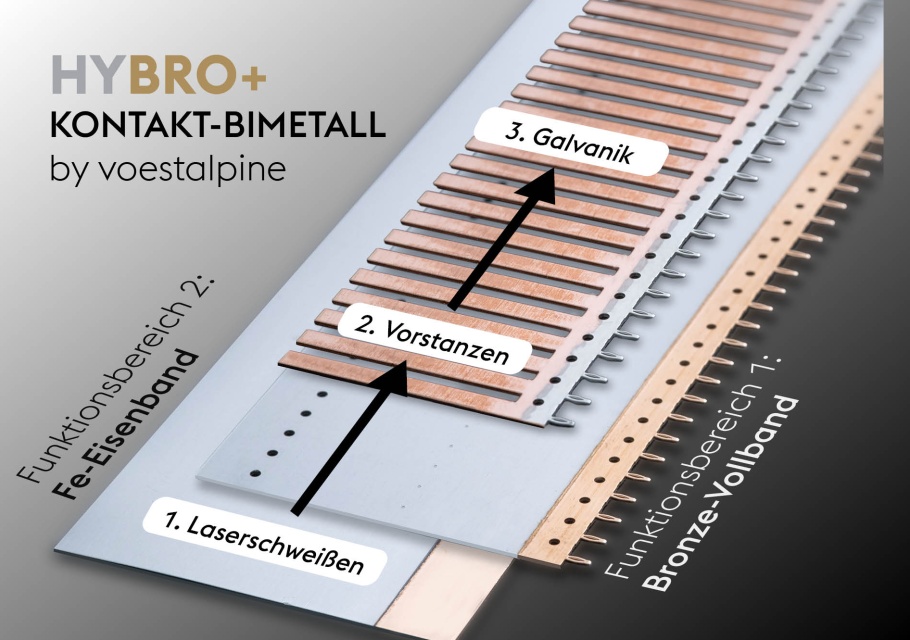

1. Laserverschweißter Verbund zweier Funktionsbereiche
Funktionsbereich 1: Bronze für den Bereich der Einpresszone
Funktionsbereich 2: Eisenband als Funktionsträger für weitere Kontaktierungen im Bautel
2. Präzises Vorstanzen der Einpresszonen und Kontaktbereiche.
3. Galvanische Kupferbeschichtung als Brücke zwischen beiden Funktionsbreichen über die Schweißnaht hinaus zur Sicherstellung der elektrischen Leitfähigkeit und zum vollständigen Korrosionsschutz der Stanzflächen.
1. Laserverschweißter Verbund zweier Funktionsbereiche
Funktionsbereich 1: Bronze für den Bereich der Einpresszone
Funktionsbereich 2: Eisenband als Funktionsträger für weitere Kontaktierungen im Bautel
2. Präzises Vorstanzen der Einpresszonen und Kontaktbereiche.
3. Galvanische Kupferbeschichtung als Brücke zwischen beiden Funktionsbreichen über die Schweißnaht hinaus zur Sicherstellung der elektrischen Leitfähigkeit und zum vollständigen Korrosionsschutz der Stanzflächen.
Ihre Vorteile auf einen Blick:
- Bis zu 25 % Materialkosteneinsparung, Kompensation des hohen Bronze-Preises
- Vollbronze im Bereich der Einpresszone
- Vergleichbare elektrische Leitfähigkeit im Bereich des beschichteten Eisenbandes
- Hohe Prozesssicherheit durch Laserschweißtechnologie
- Zuverlässiger Korrosionsschutz des Eisenbandes durch galvanische Beschichtung
- Nachhaltiger Materialeinsatz durch gezielte Verwendung hochwertiger Werkstoffe
